Wi-Spy 2.4x (2.4GHz 무선스펙트럼 분석기)
2.4 GHz 대역은 수많은 장비들이 사용하고 있어, 전파방해에 노출되어 있습니다.네트웍 관리자는 본 제품을 사용하여 정밀한 전파분석으로 방해요인을 신속 파악,효율적으로 무선네트웍을 관리할 수 있습니다.
1. 기술사양:
- 다이폴 안테나: RP-SMA
- 주파수대역: 2400 ~ 2483.5 MHz
- Frequency Resolution: 328 KHz
- Amplitude Range: -110 dBm to -6.5 dBm
- Amplitude Resolution: 0.5 dBm
- Weight: ≈ 23 grams
- Sweep Time: 165 millisecond
2. 필요사양:
- USB 1.1 or 2.0
- 윈도 2000 , XP, vista ( .Net 2.0 사전 설치요)
- Linux 와 Mac
- Wi-Spy 2.4x-호환 분석뷰어 (Chanalyzer 2.1 이상): CD로 제공

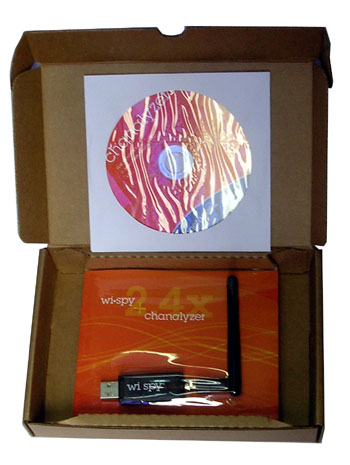

3. 제품구성
* USB용 Wi-Spy 2.4x : 1개
* 다이폴 안테나 :1개
* 설치 CD (driver 및 분석툴- Chanalyzer 포함) : 1개
4. 설치방법
1. USB포트에 제품을 삽입합니다.(자동으로 인식함)
2. CD를 삽입, 실행하면
Chanalyzer install 화면이 나타나며 install 버튼을 클릭합니다
3. 자동으로 .net 2.0이 사전 설치되어 있지 않은 경우에는
설치필요 요청창이 나타납니다. yes를 클릭하면
4. MS사이트로 연결이 됩니다. 여기에서 .net 2.0을 설치 완료합니다.
5. 다시 install버튼을 클릭하여 설치를 진행합니다.
6. 설치가 완료되면 ,
재부팅 없이 Chanalyzer2.1을 실행하실 수 있습니다.
5. Chanalyzer-채널분석툴
Wi_Spy와 연동하여 작동되는 Chanalyzer 2.1 은 현장에서 필요한 다양한 정보를 정밀하게 분석, 시각적으로 상세하게 보여주어 무선네트웍의 문제해결은 물론 최적의 무선 환경을 구성할 수 있습니다.
1).특징
- Data, Average, and Maximum Tracing
- Frequency / Amplitude Marker
- Frequency / Wi-Fi / Zigbee Channel Labels
- Save, or Copy Image to Clipboard
- Record and Play-back Traces
- Spectral, Topographic, and Planar Views
2). 필요사양
- 운영체제: Windows 2000, XP, or Vista ( 설치전에 .Net 2.0 설치 필요)
- 인터페이스: USB 1.1 or 2.0
- 모니터 :1024 x 768 해상도 이상
3). 채널 라이저 화면 구성
4). Timeframe ( 분석기간 설정)
분석기간을 설정하여 일정시간(최대 1시간) 동안의 분석결과를 누적하여 보여줍니다. 즉 spectral, topographic, planar 등의 화면에서 동일한 무선환경을 각각의 다른 관점에서 정해진 기간 동안 누적 분석하여 시각적으로 보여줍니다.
fast frequency hopping 장치들은 짧은 기간으로 설정하여야 하지만,
일반 Wi-Fi 나 기타 장치들은 채널을 변경하지 않으므로 보다 긴 기간을 설정하여 분석하는 것이 보다 효과적입니다.
-화면상단 우측에 위치
5). Spectral View (스펙트럼 뷰어)
각각의 주파수별, 기간별로 누적그래프로 보여줍니다.
y축은 정해진 시간을 나타냅니다.
각각의 주파수/시간별로 나타내는 색상은 동일한 대역폭을 나타며,
진한청색은 낮은 대역을 붉은 색상은 높은 대역을 나타내는 것입니다.
6). Topographic View (등고선식 뷰어)
The topograhic 은 평면뷰어와 비슷하게
주파수 그래프의 폭(대역)을 포함하나 현재의 대역을 보여주는 것이 아니라 정해진 기간의 각 주파수/대역의 밀집상태를 보여줍니다.
블루칼라는 낮은 상태를 붉은칼라는 높은 상태의 밀집상태를 나타냄.
7). Planar View (2차원 뷰어)
The planar view는 표시된 주파수의 전형적인 범위를 보여줍니다.
붉은색은 현재상태, 그린색은 평균상태 그리고 푸른색은 최대상태를 보여줍니다.
2개의 주파수 마커를 표시할 수있으며, 특정 마커에서는 현재, 평균 및 최대 범위를 보여줍니다.
마커는 마우스나 키보드 단축키로 좌,우로 이동시킬 수 있습니다.
8). X-Axis Labels (X축 레벨)
The x-axis 은 주파수,무선랜채널 혹은 Zigbee channel 라벨을 보여 주며,
x축레벨을 변경할려면 윈도하단 오른편의 드롭다운박스에서 선택하시면 됩니다.
-화면우측 하단에 위치
9). 키보드 단축키 명령어
| File Menu |
| Ctrl + O |
Open Recording... |
| Ctrl+U |
Open USB Tab |
| Ctrl + W |
Close Tab |
| Ctrl + N |
Save Recording As... |
| Ctrl + Home |
Preferences... |
| Alt + F4 |
Exit |
| View Menu |
| Alt + S |
Toggle Spectral View Display |
| Alt + T |
Toggle Topographic View Display |
| Alt + P |
Toggle Planar View Display |
| Ctrl + Shift + F |
Show Frequency Labels |
| Ctrl + Shift + W |
Show Wi-Fi Channel Labels |
| Ctrl + Shift + Z |
Show Zigbee Channel Labels |
| Ctrl + C |
Copy Image |
| Ctrl + Shift + S |
Save Image As... |
| Help Menu |
| F1 |
Open Help Contents |
| Planar View Controls |
| Alt + 1 |
Toggle Marker 1 Display |
| Alt + LeftArrow |
Move Marker 1 Left |
| Alt + RightArrow |
Move Marker 1 Right |
| Alt + 2 |
Toggle Marker 2 Display |
| Alt + Shift + LeftArrow |
Move Marker 2 Left |
| Alt + Shift + RightArrow |
Move Marker 2 Right |
| Ctrl + Alt + C |
Toggle Planar Current Trace Display |
| Ctrl + Alt + A |
Toggle Planar Average Trace Display |
| Ctrl + Alt + M |
Toggle Planar Max Trace Displa |
** 제품성능 향상을 위하여 외관이나 포장방법은 예고없이 변경될 수 있습니다.
|
